側通氣液型

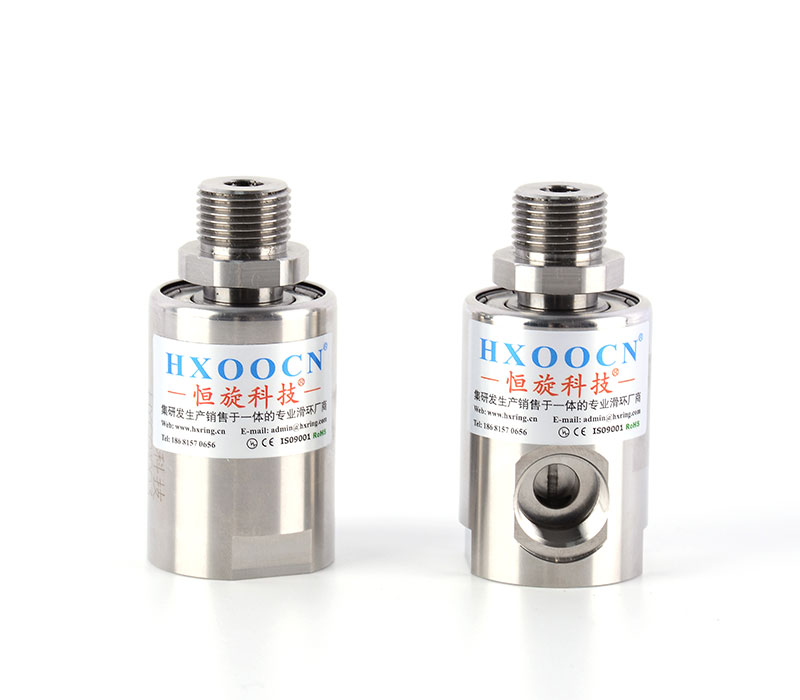

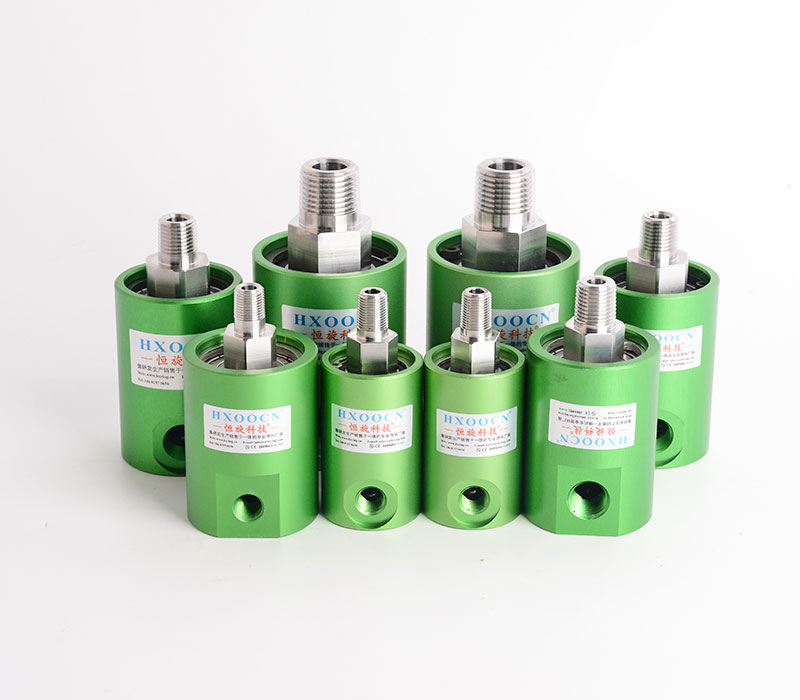

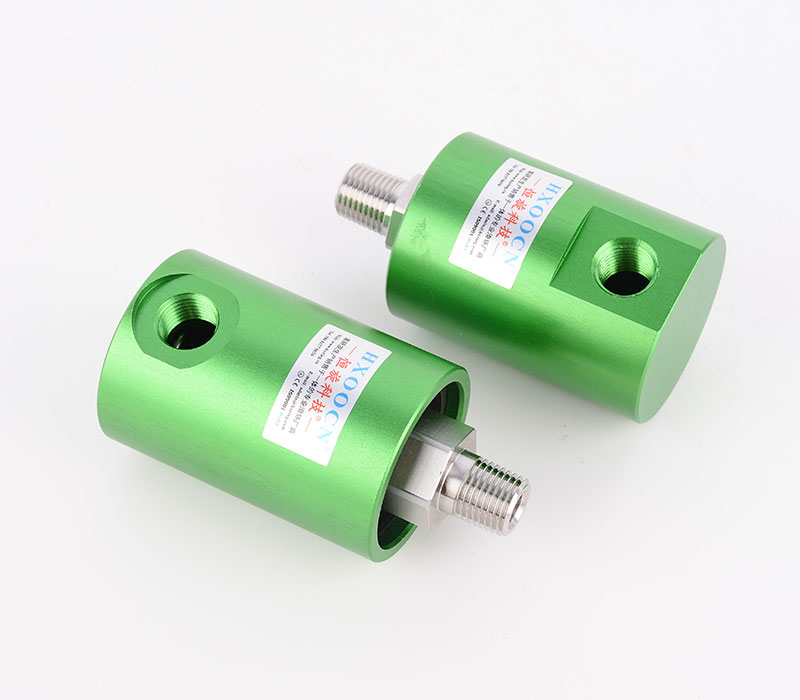

單路氣液旋轉接頭（側孔型）是一種專為旋轉設備設計的高效連接裝置，用于在旋轉部件與固定部件之間傳輸氣體或液體介質。其側孔型設計使得介質進出口位于接頭的側面，便于安裝和管路布置，特別適用于空間受限或需要特定方向連接的場景。該接頭具有優異的密封性能，能夠有效防止泄漏，同時確保介質在旋轉狀態下穩定傳輸。根據性能特點，可分為高速型（3800 RPM）和高壓型（30 MPa），以滿足不同工況需求。
工業設備：如旋轉機床、攪拌設備、包裝機械等。
自動化系統：用于旋轉平臺的介質傳輸。
液壓裝置：適用于旋轉液壓缸或液壓馬達。
其他需要側向連接的氣液傳輸場景。
側通氣液型
型號
型號
下載
尺寸
通道
螺紋
介質
轉速
溫度
扭力
氣壓
材質
備注
側孔非標定制
按尺寸
1進1出
給定螺紋
按要求
0~3800RPM
給定溫度
N*M
按要求
按要求
非標定制
GSC0106
d17*D64*L133.5
1進1出
6分正牙G3/4"
液/氣
0~3800RPM
-20~120
0.15N*M
-0.1~3MPa
不銹鋼
側通型
GSC0104
d12*D54*L104.5
1進1出
4分正牙G1/2"
液/氣
0~3800RPM
-20~120
0.12N*M
-0.1~3MPa
不銹鋼
側通型
GSC0103
d10*D44*L93
1進1出
3分正牙G3/8"
液/氣
0~3800RPM
-20~120
0.08N*M
-0.1~3MPa
不銹鋼
側通型
GSC0102
d7*D44*L87
1進1出
2分正牙G1/4"
液/氣
0~3800RPM
-20~120
0.08N*M
-0.1~3MPa
不銹鋼
側通型
GSC0101
d5*D34*L77
1進1出
1分正牙G1/8"
液/氣
0~3800RPM
-20~120
0.05N*M
-0.1~3MPa
不銹鋼
側通型
GYC0106
d18*D63*L127
1進1出
6分正牙G3/4"
液/氣
0~200RPM
-20~120
0.6N*M
-0.1~30MPa
不銹鋼
側通型
GYC0104
d12*D54*L104
1進1出
4分正牙G1/2"
液/氣
0~200RPM
-20~120
0.6N*M
-0.1~30MPa
不銹鋼
側通型
GYC0103
d9*D54*L102
1進1出
3分正牙G3/8"
液/氣
0~200RPM
-20~120
0.4N*M
-0.1~30MPa
不銹鋼
側通型

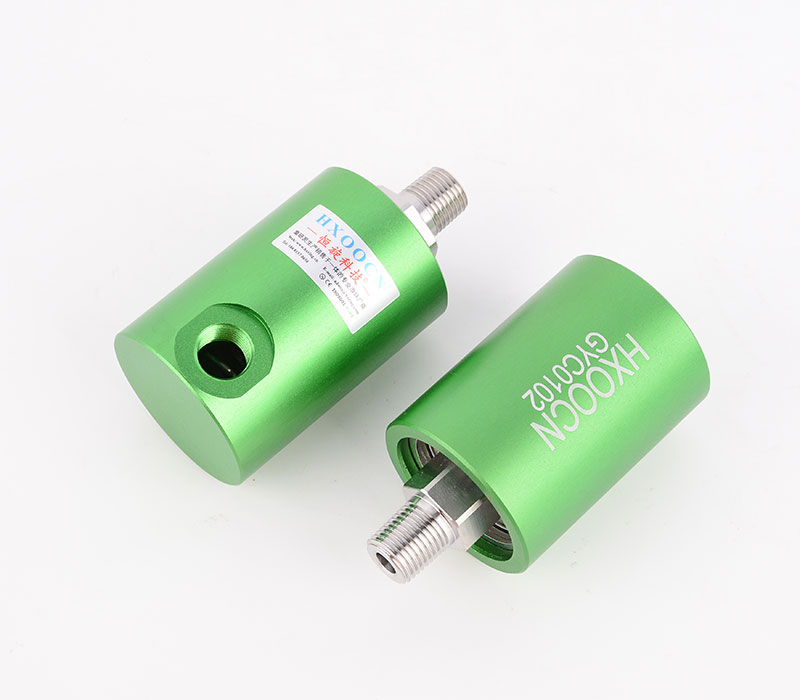

GYC0102
d6*D44*L83
1進1出
2分正牙G1/4"
液/氣
0~200RPM
-20~120
0.2N*M
-0.1~30MPa
不銹鋼
側通型
GYC0101
d5*D44*L81
1進1出
1分正牙G1/8"
液/氣
0~200RPM
-20~120
0.2N*M
-0.1~30MPa
不銹鋼
側通型
HQY0104
d10*D36*L72
1進1出
4分正牙G1/2"
液/氣
0~300RPM
-20~120
0.15N*M
-0.1~3MPa
不銹鋼
側通型
HQY0103
d7*D33*L67
1進1出
3分正牙G3/8"
液/氣
0~400RPM
-20~120
0.12N*M
-0.1~3MPa
不銹鋼
側通型
HQY0102
d5*D32*L58
1進1出
2分正牙G1/4"
液/氣
0~600RPM
-20~120
0.12N*M
-0.1~3MPa
不銹鋼
側通型
HQY0101
d5*D25*L52.4
1進1出
1分正牙G1/8"
液/氣
0~600RPM
-20~120
0.1N*M
-0.1~3MPa
不銹鋼
側通型
