通氣G1/8型

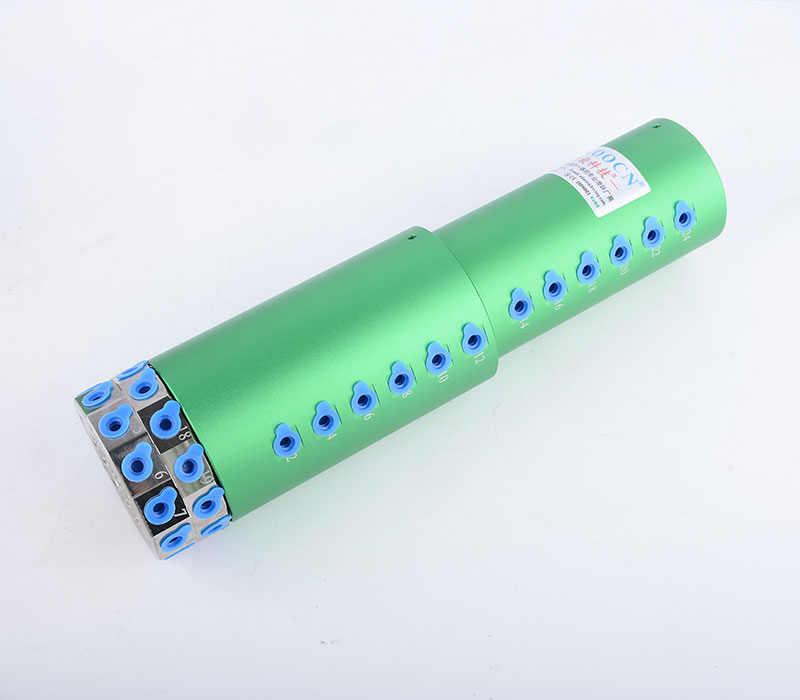

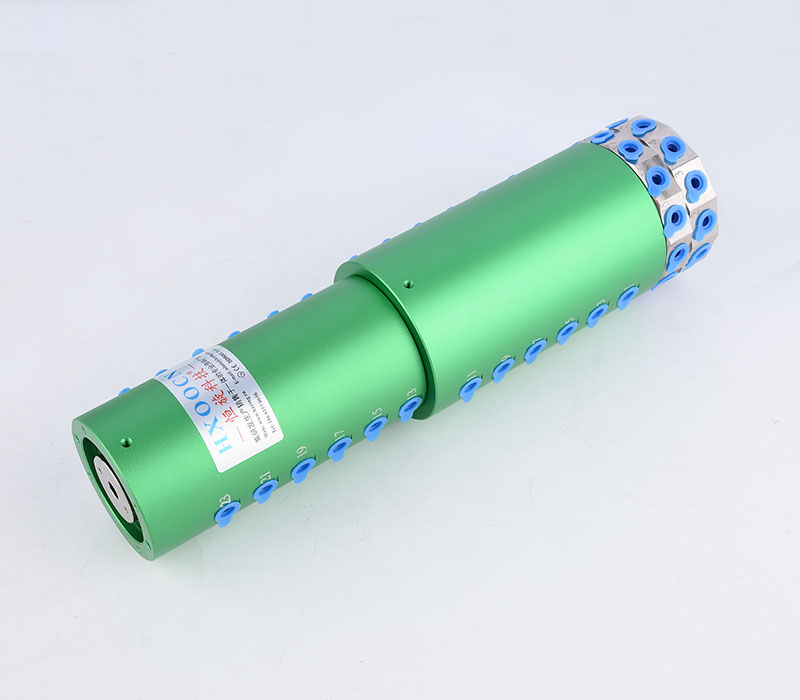

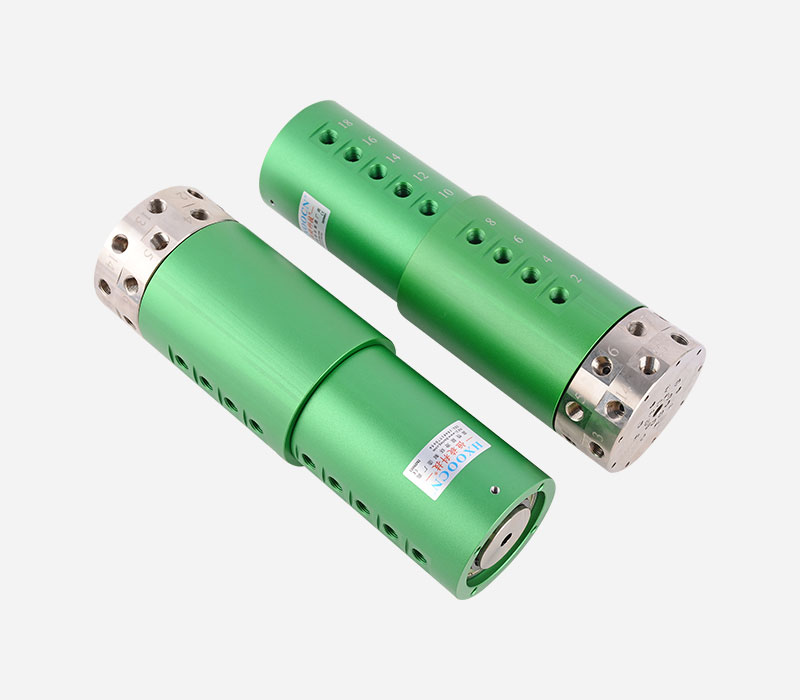

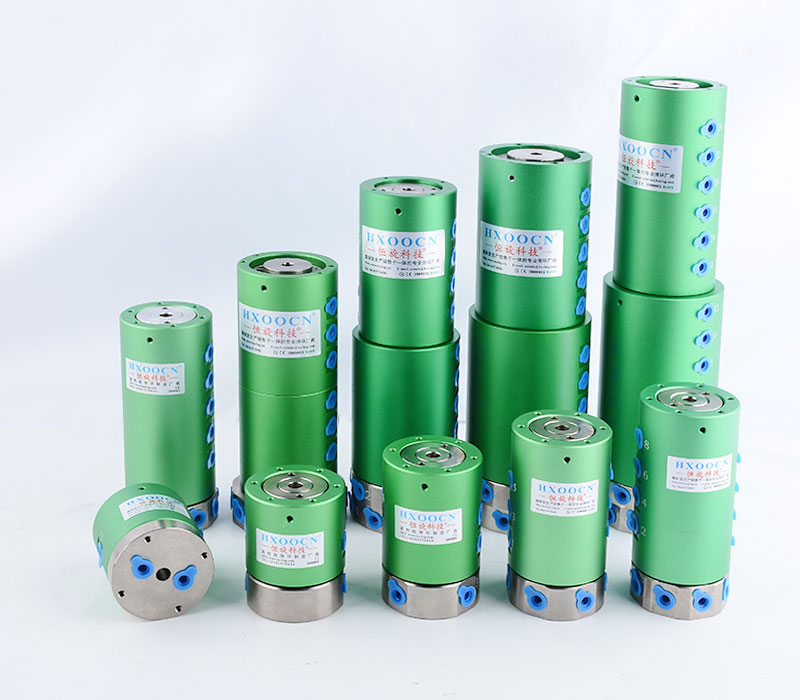

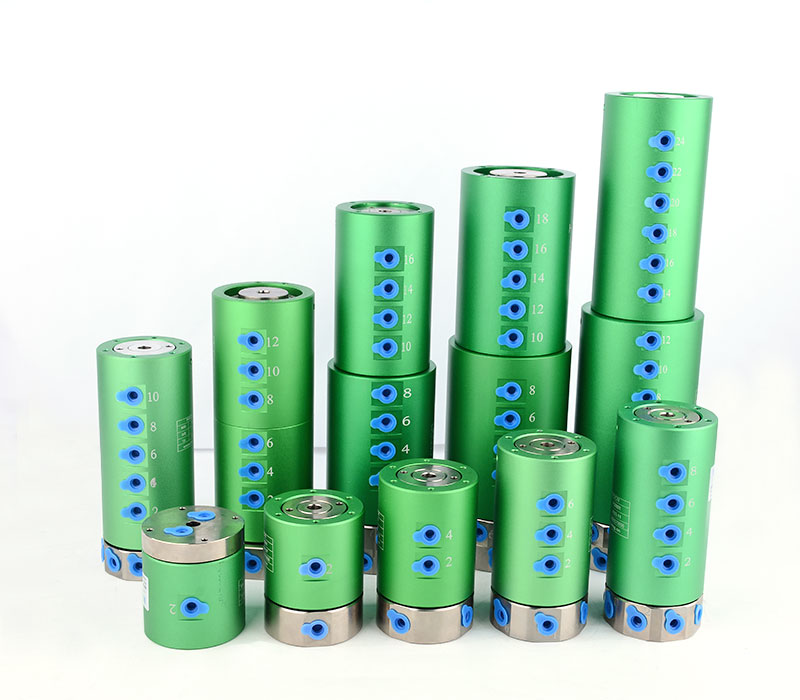

多路氣滑環是一種用于傳輸氣體介質的旋轉連接裝置，支持多路氣體通道的獨立傳輸。其接口采用G1/8"螺紋接頭（俗稱“一分牙”），可以接6、8、10mm氣管，具有安裝便捷、密封性好的特點，廣泛應用于需要360度旋轉傳輸氣體的設備中，如工業自動化、醫療設備、包裝機械等領域。
多路氣體傳輸：支持多路氣體通道獨立傳輸，滿足復雜設備的多功能需求。
G1/8"螺紋接頭：采用標準G1/8"螺紋接口，安裝便捷，密封性好，兼容性強。
高密封性：采用優質密封材料（如氟橡膠、PTFE等），確保氣體無泄漏。
低扭矩設計：轉動靈活，減少能量損耗，適合高速旋轉設備。
長壽命：精密加工和耐磨設計，確保產品在長期使用中的穩定性。
通氣G1/8型
型號
型號
下載
尺寸
通道
螺紋
介質
轉速
溫度
扭力
氣壓
材質
備注
非標定制
按要求
按要求
按要求
按要求
按要求
按要求
N*M
-0.1~1MPa
按要求
按要求
HQ2401
d8*D76*L295
24進24出
1分正牙G1/8"
氣體/真空
0~200RPM
-20~120
1.2N*M
-0.1~1MPa
鋁合金
側出氣
HQ1801
d8*D78*L247
18進18出
1分正牙G1/8"
氣體/真空
0~200RPM
-20~120
1.2N*M
-0.1~1MPa
鋁合金
側出氣
HQ1601
d8*D68*L225
16進16出
1分正牙G1/8"
氣體/真空
0~250RPM
-20~120
0.8N*M
-0.1~1MPa
鋁合金
側出氣
HQ1201
d8*D74*L177
12進12出
1分正牙G1/8"
氣體/真空
0~300RPM
-20~120
0.5N*M
-0.1~1MPa
鋁合金
側出氣
HQ1001
d8*D58*L141
10進10出
1分正牙G1/8"
氣體/真空
0~300RPM
-20~120
0.5N*M
-0.1~1MPa
鋁合金
側出氣
HQ0801
d8*D56*L126
8進8出
1分正牙G1/8"
氣體/真空
0~400RPM
-20~120
0.3N*M
-0.1~1MPa
鋁合金
側出氣
HQ0601
d8*D56*L108
6進6出
1分正牙G1/8"
氣體/真空
0~400RPM
-20~120
0.3N*M
-0.1~1MPa
鋁合金
側出氣
HQ0401
d8*D56*L90
4進4出
1分正牙G1/8"
氣體/真空
0~500RPM
-20~120
0.2N*M
-0.1~1MPa
鋁合金
側出氣
HQD0401
d8*D56*L90
4進4出
1分正牙G1/8"
氣體/真空
0~500RPM
-20~120
0.2N*M
-0.1~1MPa
鋁合金
轉子端面出
HQD0201
d8*D56*L65
2進2出
1分正牙G1/8"
氣體/真空
0~600RPM
-20~120
0.15N*M
-0.1~1MPa
鋁合金
轉子端面出
HQ0201
d8*D56*L72
2進2出
1分正牙G1/8"
氣體/真空
0~600RPM
-20~120
0.15N*M
-0.1~1MPa
鋁合金
側出氣
